工业网关在分布式能耗监测中的智能应用

一、方案概述

产业园区内往往存在多种类型的企业，其生产设备复杂多样，能源消耗种类繁多，包括电力、水、气、热等。传统的能耗监测方式难以实现对如此分散且复杂的能源数据进行实时、精准的采集与分析。物通博联能源管理系统通过部署工业网关，实现了对园区内各个角落的能耗数据进行全方位、多层次的采集与整合。 工业网关作为连接现场设备与云端平台的桥梁，具备强大的数据采集、协议转换以及边缘计算能力。在产业园区中，它能够适配不同厂家、不同型号设备的通信协议，将来自各类智能电表、水表、气表等设备的数据进行快速采集，并转换为统一格式，通过有线或无线通信网络，安全、稳定地传输至园区能源管理平台中。平台则对这些海量数据进行存储、清洗、分析与可视化展示，为园区管理者提供直观、准确的能耗信息，助力其做出科学的能源管理决策。

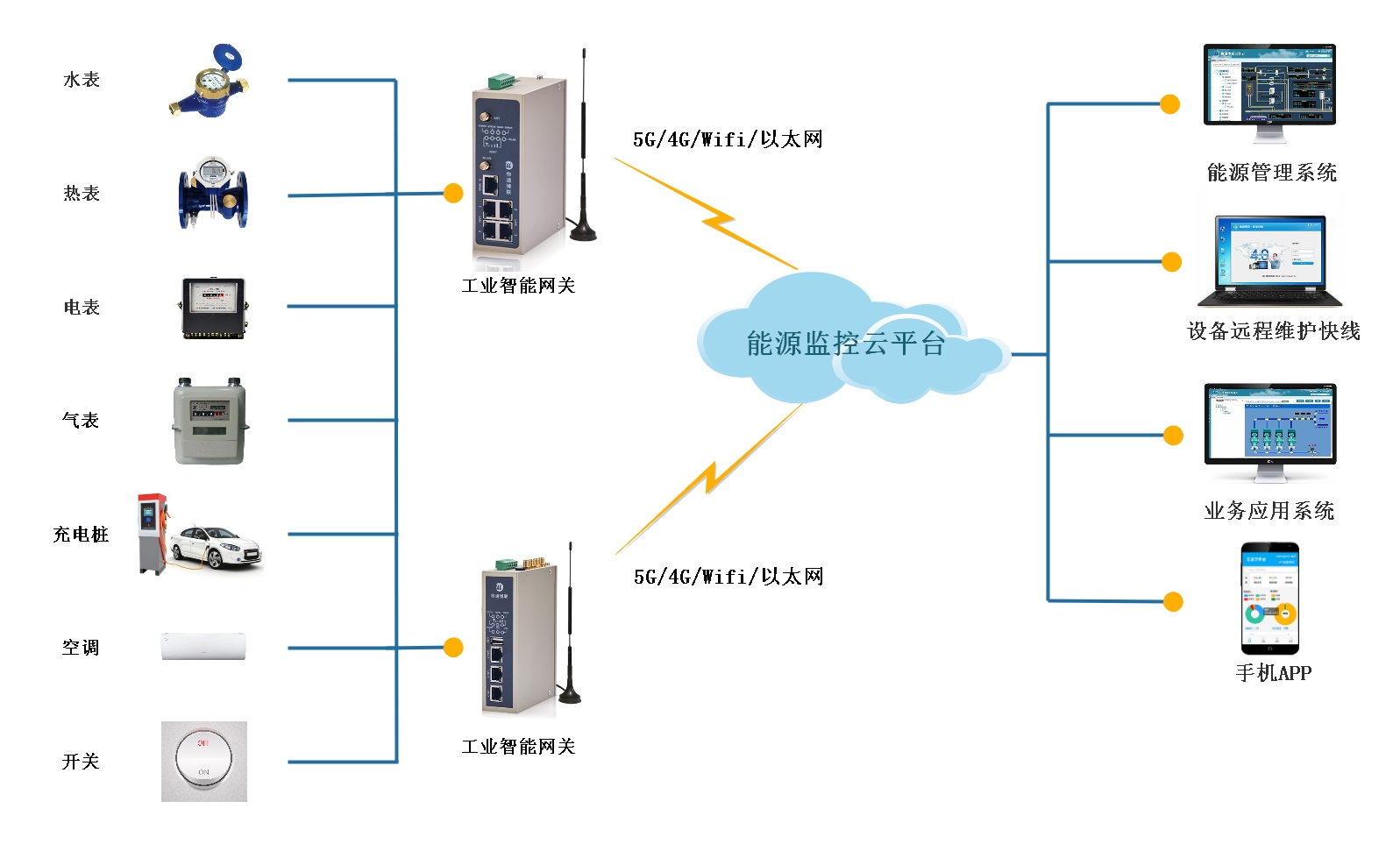

二、系统架构

（一）设备层

设备层是整个分布式能耗监测系统的基础，涵盖了园区内所有与能源消耗相关的设备。这包括生产设备，如各类机床、生产线等，其运行过程中消耗大量电能；公用设施设备，如空调系统、照明系统、电梯等。将这些设备接入电表并集中拉线到配电室中、

（二）工业网关层

工业网关在系统中起到承上启下的关键作用。将电表通过RS485串口接入工业网关中，能够实时采集电能数据并通过5G/4G等方式对接到园区能源管理平台中，在网络出现故障时，能够将数据暂时存储在本地，待网络恢复后自动完成断点续传。

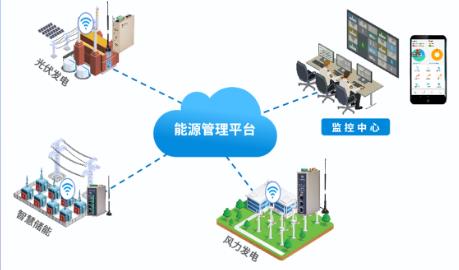

（三）平台层

园区能源管理平台作为人机交互的核心，承担着数据存储、处理、分析以及应用展示的重任。平台对工业网关上传的数据进行可视化处理，将能耗数据以直观的图表、图形等形式展示给用户，帮助园区管理者和企业快速了解能耗状况，及时发现问题并制定相应的节能措施。

三、实现功能

（1）按日、月、年以报表的形式统计建筑水、电、气分类总用能，实现建筑、楼层、企业、能耗类型等单个或组合统计并导出excel，也能生成曲线图或柱状图。

（2）形成各个企业能耗成本报表的自动核算，并汇总形成园区总能耗，关联光伏储能登系统与峰谷电价，为打造节能机制提供充足的数据支持，作出科学合理决策。

（3）依照国家要求合理部署区域限电、限水等规则，在监测到超标数据时自动通过微信、短信、邮件等告警，并将数据对接到国家管理部门平台中，协同工作落实相关措施。

（4）将各项数据插入数据库并定时保存更新，形成持续性的节能监测优化机制，动态调整节能指标，采取合理设备、制度去进行节能改造，更进一步挖掘节能空间。
